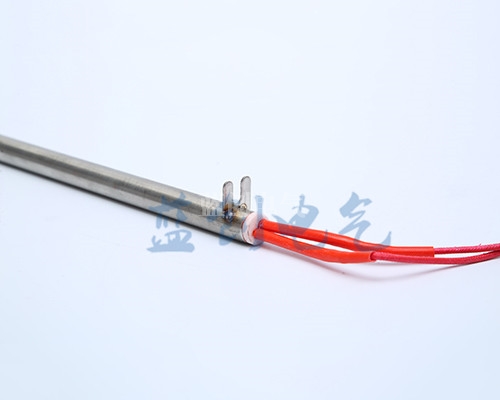

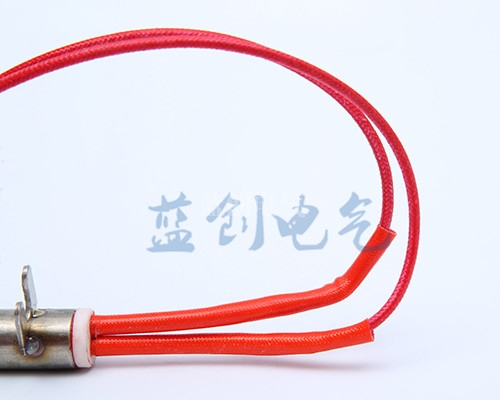

金属管状电热管典型结构（大众化的结构）一般由5个部分组成：绝缘子、封口材料、引出棒、填充料、电热丝、金属护套管、接线端。

螺旋电热丝与引出棒位于金属护套管的中央，它的制造工艺是将螺旋型电热丝穿入无缝钢管、铜管或者铝管内，其间隙处通过多管填充机均匀地填充既绝缘又导热的氧化介质，如结晶氧化镁粉（也可用氧化铝或洁净石英砂等）。然后用缩管机将管径缩细，使氧化物介质密实（密度达到3.3g/cm3以上），保证电热丝与空气隔绝，中心位置不发生偏移而碰及管壁。这样。单位面积发热量就可增加十几倍。使用寿命也可以相应的提高至10年以上。与相同大热量的电热元件相比，管状电热管可节约5%的电热材料，而热效率可达到90%以上。

因此，从电热管的结构来看，金属管状电热管是目前使用广泛，结构简单，性能可靠，使用寿命长的密封式电热元件，可成功的运用于工业、家用电器上，使用越来越广泛。希望更多的使用者对电热管的结构原理有了清楚的了解。

分类

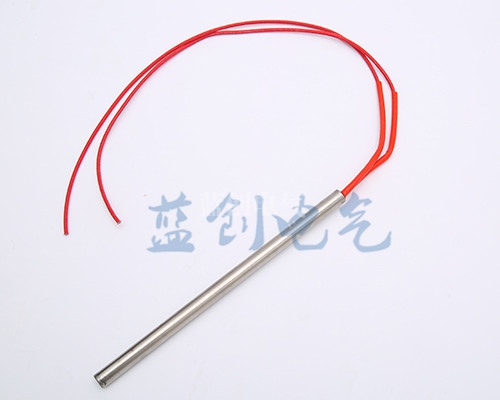

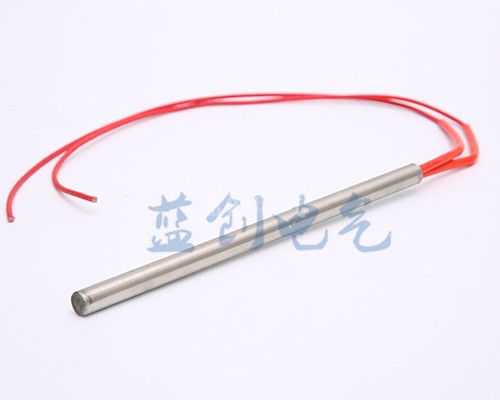

1、按照出线方式分类，可以分为单头电热管和双头电热管。

2、按照材质分类，可以分为不锈钢电热管、石英电热管、铁氟龙电热管、钛电热管

3、按照外形分类，可以分为直型电热管、U型电热管、L型电热管、W型电热管、翅片电热管、异型电热管

4、按照用途分类，可以分为干烧电热管和水烧电热管

5、按照加热方式分类，可以分为常规电阻加热管和辐射电热管
